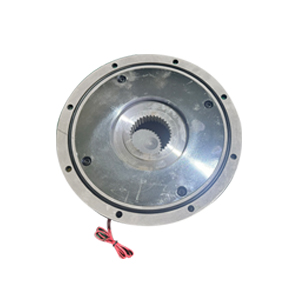

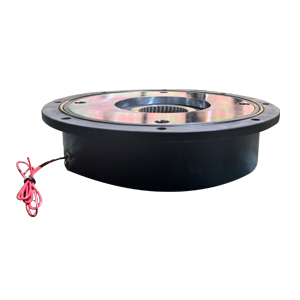

產品名稱 斷電剎車齒輪軸心


1. 斷電即剎：線圈斷電時，彈簧力推動剎車片產生摩擦力矩，實現零延時抱緊軸心剎車。
2.  通電即釋：線圈通電時，電磁力克服彈簧力，釋放剎車，軸心可自由轉動。
3.  扭矩傳動：通過 內花鍵、外花鍵、齒輪、平鍵或脹套等結構，與驅動軸/被驅動軸直接連接，同步傳遞旋轉動力和扭矩。
核心優勢 ? 一體化設計：省去了制動器與傳動部件（如齒輪、聯軸器）之間的安裝連接，結構緊湊，節省空間。
?  安全可靠：符合“故障安全”原則，斷電時自動剎車，防止滑塊下落或設備滑移，安全性高。
?  響應迅速：剎車釋放與嚙合動作快（通常幾十毫秒），提高設備節拍和精度。
?  無背隙傳動：花鍵或精密齒輪連接，確保傳動無空程、精度高。
?  簡化安裝：一個部件實現剎車、連接雙重功能，減少安裝工序和累計誤差。
典型結構 從內到外通常包含：
1.  中心齒輪/花鍵軸：用于動力輸入/輸出連接。
2.  轉子/電樞盤：與中心軸固定，隨軸轉動。
3.  剎車片/摩擦盤：產生摩擦力的關鍵部件。
4.  電磁線圈：通電產生磁力。
5.  彈簧組：斷電時提供壓緊力。
6.  外殼/定子：固定在線圈外側，通常有安裝法蘭。


關鍵選型參數 ? 制動扭矩（單位：N.m）：最關鍵參數，需根據負載計算并留有余量。
?  軸心規格（花鍵/齒輪參數）：如模數、齒數、壓力角（如M1.5-20T）、或漸開線花鍵規格。
?  電源電壓（DC）：常用24V、90V等，需與控制電路匹配。
?  轉動慣量：影響剎車響應速度，需考慮負載慣量。
?  允許最高轉速：不可超過額定值。
?  安裝方式與尺寸：法蘭孔徑、螺栓分布圓、總長度等。


主要應用領域 ? 機器人關節：精密剎車與直接傳動。
?  自動化設備：直線模組（絲杠/同步帶驅動）、旋轉工作臺、機械臂抓取機構。
?  伺服系統：與伺服電機直連，用于 垂直軸的剎車（如Z軸）。
?  包裝與印刷機械：需要定點停車的送料軸。
?  電梯與提升機構：安全保持。


使用注意事項
1. 嚴禁在通電釋放狀態下強行旋轉軸心，會嚴重損壞內部花鍵和結構。
2. 需在無油、無塵埃（特別是磁性塵埃） 的環境中使用，以防摩擦面打滑或線圈損壞。
3. 安裝時需保證軸心對齊，避免附加徑向力或軸向力。
4.  制動扭矩會隨摩擦片磨損略有下降，需定期檢查。
5. 長時間保持剎車狀態（尤其是重負載）會導致線圈發熱，需注意散熱。
